For de fleste instrumenter, lysarmaturer og sensorhus som trenger å beholde fargeytelsen i årevis uten omkalibrering, selektive absorpsjonsglassfiltre overgår generelt tynnfilmbeleggsfiltre når det gjelder vinkelstabilitet, termisk elastisitet og mekanisk holdbarhet . Et selektivt absorpsjonsglassfilter virker gjennom selve bulkmaterialet, så filtreringseffekten avhenger ikke i stor grad av vinkelen som lyset treffer overflaten og slites ikke bort slik en avsatt film kan over tid. Optiske beleggsfiltre holder fortsatt en kant når et design krever et ekstremt smalt passbånd, en bratt avskjæringshelling eller en bølgelengdekombinasjon som vanlig farget glass ikke kan nå på egen hånd. Avsnittene nedenfor går gjennom det fysiske resonnementet, den spektrale oppførselen og de praktiske utvalgskriteriene bak det svaret, inkludert flere sammenligningstabeller og en kort kjøpersjekkliste nær slutten.

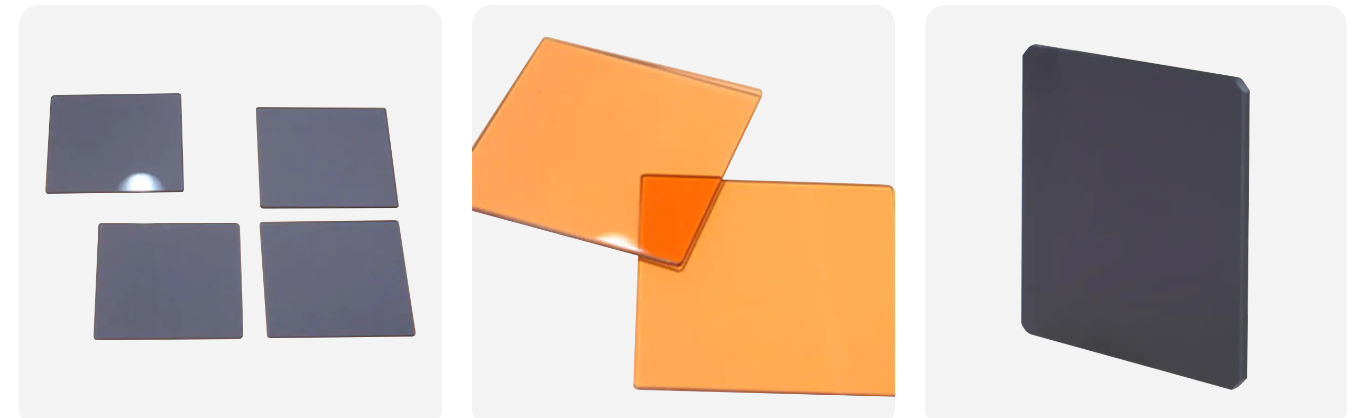

Et selektivt absorpsjonsglassfilter er et stykke optisk glass formulert for å fjerne et spesifikt bølgelengdebånd fra en lysstråle samtidig som de omgivende båndene slipper gjennom med minimalt tap. Produsenter oppnår denne effekten ved å smelte metallioner eller fine kolloidale partikler direkte inn i glasspartiet, og deretter justere glasssammensetningen og eventuell overflatebehandling slik at det ferdige stykket absorberer en valgt del av det synlige eller nær infrarøde spekteret. Det fysiske grunnlaget ligger på elektronnivå: når fotoner av en bestemt energi treffer det dopede glasset, samsvarer denne energien med gapet mellom elektrontilstander i de tilførte ionene, slik at disse fotonene absorberes i stedet for å overføres. Annenhver bølgelengde som ikke samsvarer med dette energigapet, fortsetter stort sett upåvirket gjennom glasset, noe som gir denne typen glassfilter for synlig lys absorpsjon dens rene, repeterbare spektralprofil.
Vanlige dopingtilnærminger som brukes i produksjonsglass
Tre dopingfamilier dekker mest kommersiell etterspørsel i dag, hver rettet mot en annen del av spekteret.
Overgangsmetallioner som krom og kobber produserer et grønt selektivt absorpsjonsglassfilter med en transmisjonstopp på omtrent mellom 500 og 560 nanometer, mens de trekker ned blåfiolett og rødt lys.
Kombinasjoner av mangan, titan, kobolt og neodym produserer lilla tonet glass som absorberer sterkt i mellomspekteret grønt og gult område mens det lar fiolett, blått og deler av det røde båndet passere gjennom.
Spesialiserte formuleringer bygget som et UV-absorberende optisk glassfilter kuttet av kortere bølgelengder nær 365 nanometer og under mens de passerer det synlige båndet med en flat, jevn respons.
Utover arbeid med synlig lys, kan en produsent av infrarødt transmitterende glassfilter dope det samme basisglasssystemet for å passere nær infrarød energi mens de blokkerer synlig lys, noe som er nyttig i sensorvinduer som må avvise interferens med omgivelseslys.
Hva An Optical Coating Filter Is And How Its Principle Differs
Et optisk beleggsfilter starter som et klart substrat, ofte vanlig glass eller smeltet silika, som mange ekstremt tynne lag avsettes ett om gangen inne i vakuumavsetningsutstyr. Hvert lag har en forskjellig brytningsindeks, og stabelen er konstruert slik at lys som reflekteres mellom lagene forstyrrer konstruktivt ved bølgelengder som er ment å blokkeres og destruktivt ved bølgelengder ment å passere. Dette er i bunn og grunn en interferenseffekt snarere enn en absorpsjonseffekt, som er kjerneforskjellen som skiller den fra et selektivt absorpsjonsglassfilter.
Vanlige beleggfamilier i daglig bruk
Dikroiske stabler som reflekterer ett fargebånd mens de overfører et annet.
Smale båndpass-belegg bygget for ett enkelt tett bølgelengdevindu.
Notch-belegg designet for å avvise ett smalt bånd mens du passerer alt rundt det.
Fordi filtreringsatferden avhenger av den eksakte banelengden lyset beveger seg gjennom hvert lag, skifter transmisjonskurven til et beleggfilter mot kortere bølgelengder når vinkelen på innkommende lys øker. Et belegg som er vurdert for en presis avskjæring ved normal innfall, kan drive flere nanometer fra målet når lyset kommer til selv en moderat vinkel, noe som betyr noe i kompakte optiske systemer der stråler sjelden beveger seg i en enkelt rett linje.
Kjerneforskjeller mellom de to filterteknologiene
Tabellen nedenfor viser begge teknologiene på tvers av de fysiske egenskapene som oftest avgjør hvilken som passer til et gitt design.
Tabell 1. Fysisk og ytelsessammenligning mellom selektive absorpsjonsglassfiltre og optiske beleggsfiltre.
Parameter
Selektivt absorpsjonsglassfilter
Optisk beleggfilter
Arbeidsprinsipp
Bulk absorpsjon gjennom dopet glass
Tynnfilmsinterferens på et underlag
Vinkelfølsomhet
Veldig lavt
Merkbar i vidvinkler
Avskjæringskantskarphet
Gradvis, naturlig helling
Kan konstrueres veldig bratt
Termisk følsomhet
Lav over normale områder
Moderat, lagavhengig
Delaminerings- eller slitasjerisiko
Ingen, eiendommen ligger i bulkmaterialet
Mulig under fuktighet eller slitasje
Tilpasningsmetode
Juster glasssammensetning og dopingnivå
Juster antall lag og tykkelse
Ytelsessammenligning på tvers av fem viktige optiske parametere
Det horisontale diagrammet nedenfor skårer begge filterfamiliene på en relativ null til hundre skala over fem parametere som optiske ingeniører sjekker oftest under komponentvalg. Disse poengsummene gjenspeiler typisk oppførsel observert på tvers av vanlige produksjonsprøver i stedet for en enkelt testrapport.
Vinkeluavhengighet og langsiktig fargekonsistens viser det bredeste gapet , og det er grunnen til at selektive absorpsjonsglassfiltre fortsatt er et vanlig valg for søkere, objektiver med bred blenderåpning og ethvert hus der lys sjelden treffer filteret rett på.
Spektral overføringsoppførsel til et typisk grønt selektivt absorpsjonsglassfilter
Diagrammet nedenfor viser en representativ transmisjonskurve for et grønttonet selektivt absorpsjonsglassfilter dopet med krom- og kobberioner. Transmisjonen stiger raskt når bølgelengden nærmer seg 480 nanometer, når en bred topp mellom 500 og 560 nanometer, og faller deretter jevnt bort på langbølgelengdesiden. Denne milde stigningen og fallet er karakteristisk for bulkabsorpsjonsglass og er en av grunnene til at disse filtrene produserer en naturlig, jevn fargegjengivelse i stedet for den hardere utgangen som er typisk for en smal beleggstabel.
Fordi kurven skråner gradvis i stedet for å falle i en nesten vertikal linje, forskyver små produksjonsvariasjoner i glasstykkelse eller dopingkonsentrasjon toppen bare litt, og holder batch-til-batch-fargekonsistensen godt innenfor toleransen for de fleste instrument- og belysningsapplikasjoner.
Hvor selektive absorpsjonsglassfiltre brukes på tvers av bransjer
Etterspørselen etter et glassfilter for valg av bølgelengde spenner over flere bransjer, og den relative andelen nedenfor gjenspeiler den typiske størrelsesorden sett på tvers av gjeldende produksjonsordrer.
Representative søknadsnotater
Optisk instruments including fluorescence microscopes, DNA sequencers and spectrometers rely on an optical absorption glass filter for sensors to strip stray light before it reaches the detector.
Industriell processes such as semiconductor lithography and UV curing use absorption glass as a stable window material that limits heat build up on sensitive substrates.
Scene- og fotografisk belysning bruker farget absorpsjonsglass for å forme synlige farger mens den blokkerer infrarød varmestråling fra å nå det opplyste motivet.
Arkitektoniske glass og bilglass bruker tonede absorpsjonslag for å redusere solvarmetilskuddet samtidig som det opprettholder et behagelig interiørlysnivå.
Medisinsk and biochemical instruments depend on consistent spectral response for accurate readings across repeated testing cycles.
Multidimensjonal sammenligningsradardiagram
Seks dimensjoner betyr mest når man veier et selektivt absorpsjonsglassfilter mot et beleggfilter for et nytt design. Radardiagrammet nedenfor plotter begge teknologiene i samme skala, slik at avveiningene er synlige med et øyeblikk.
Beleggsfiltre strekker seg videre på spektral selektivitet og produksjonsfleksibilitet , siden en avsetningsprosess kan målrette mot en uvanlig bølgelengdekombinasjon som ingen enkelt glassformel når på egen hånd. Absorpsjonsglass strekker seg videre på vinkeluavhengighet, termisk stabilitet og langsiktig konsistens, noe som forklarer hvorfor det forblir vanlig i faste optiske baner som forblir i bruk i mange år.
Miljøstabilitet og langvarig holdbarhet under virkelige forhold
Selektive absorpsjonsglassfiltre bærer sin optiske egenskap inne i selve materialet, så lett riping av overflaten eller eksponering for fuktighet endrer ikke bølgelengdebåndet det absorberer, bare dets fysiske klarhet hvis skaden blir alvorlig. Beleggsfiltre har sin optiske egenskap i en stabel med lag som bare er noen få mikron tykke, noe som betyr at fuktighetsinntrengning, gjentatt rengjøring, termisk syklus eller langvarig UV-eksponering gradvis kan løsne eller oksidere individuelle lag. Når et lag forskyver seg selv litt, forskyves hele interferensmønsteret med det, og endrer den effektive cutoff-bølgelengden over tid.
Hvor denne forskjellen viser seg mest
Utendørs arkitektoniske glass, bilglass utsatt for direkte sol, og industrielt utstyr som opererer i nærheten av varmekilder er innstillingene der gapet mellom de to teknologiene blir mest synlig over en flerårig bruksperiode. Renroms- og laboratorieinstrumenter som holdes i et kontrollert miljø ser en mindre praktisk forskjell, selv om vinkelfølsomhet fortsatt favoriserer absorpsjonsglass når den optiske banen ikke er perfekt kollimert.
Typiske stresspunkter sjekket under evaluering
Kjøpere kjører vanligvis sine egne termiske sykluskontroller, fuktighetskontroller og gjentatte tørkerengjøringskontroller på prøvestykker før de forplikter seg til en produksjonsordre, siden disse tre stresspunktene avslører det meste av den praktiske forskjellen mellom bulkglass og en avsatt beleggstabel.
Tilpasningsalternativer for selektiv absorpsjonsglassfiltre
Kjøpere som kjøper et tilpasset selektivt absorpsjonsglassfilter, starter vanligvis fra en måloverføringskurve i stedet for en fast katalogdel. En leverandør av farget optisk glass absorpsjonsfilter kan justere flere variabler for å nå den kurven.
Dopingtype og konsentrasjon for å flytte absorpsjonsbåndet mot en bestemt målbølgelengde.
Glasstykkelse, siden absorpsjonsdybden følger den optiske veilengden gjennom materialet.
Overflatefinish og kantbehandling for montering inne i et spesifikt hus eller sensormodul.
Kombinerte konstruksjoner som parer en absorpsjonsglasskjerne med et tynt antirefleksjonslag, nyttig når et prosjekt ønsker stabiliteten til absorpsjonsglass med litt høyere total transmisjon.
Forespørsler rutet til en tilpasset bølgelengde optisk filterglasslinje, et infrarødt transmitterende glassfilterprodusentforhold eller en absorberende optisk filterglassleverandør som kan holde tett batch-til-batch-toleranse, beveger seg vanligvis raskere når kjøperen deler en måloverføringskurve, driftstemperaturområdet og de fysiske monteringsdimensjonene foran.
Produksjonsbakgrunn bak pålitelige selektive absorpsjonsglassfiltre
Nantong Xiangyang Optical Element Co., Ltd har produsert farget og fargeløst optisk glass siden 1996 fra et ti tusen kvadratmeter anlegg i Jiangsu-provinsen. Divisjonen for optiske komponenter fokuserer på fargede optiske glassfiltre som dekker de ultrafiolette, synlige, nær infrarøde og infrarøde områdene, og kjører godt over hundre glasstyper gjennom prosesseringslinjer utstyrt med dedikert utstyr for optisk sliping, polering og spektraltesting. Utdata fra denne divisjonen når optiske instrumenter, medisinske og biokjemiske instrumenter, analytisk utstyr, elektronikk, luftfart og en rekke forskningsinstitutter og universiteter.
En egen flatglassavdeling håndterer silketrykk og herding av glass for kontrollpaneler, apparathus og bryterkomponenter, noe som holder selskapet kjent med både presisjons optisk glass og masseproduksjonsglassbehandling under ett tak. For et prosjektteam som sammenligner en produsent av selektivt absorpsjonsglassfilter med en produsent av optisk filterglass i Kina, er denne kombinasjonen av dedikert optisk testutstyr og en langvarig produksjonshistorie et av de praktiske signalene som er verdt å sjekke under leverandørevaluering.
Hvordan velge mellom selektiv absorpsjon og beleggsfiltre for et prosjekt
En kort sjekkliste hjelper med å begrense avgjørelsen før du ber om prøver.
Kartlegg det nødvendige bølgelengdebåndet og sjekk om en standard farget glasstype allerede dekker det tett.
Bekreft rekkevidden av innfallsvinkler filteret vil se i den faktiske optiske banen, ikke bare i designsenteret.
Legg merke til driftsmiljøet, inkludert fuktighet, temperatursvingninger og eksponering for utendørs UV.
Bestem hvor bratt avskjæringskanten må være, siden et veldig smalt passbånd fortsatt kan kreve en beleggløsning.
Planlegg for forventet levetid og hvor vanskelig rekalibrering eller utskifting vil være når enheten er utplassert i felten.
Prosjekter som krysser av i de fleste boksene ovenfor til fordel for stabilitet og enkelhet legger seg typisk på et selektivt absorpsjonsglassfilter, mens prosjekter som trenger en uvanlig smal eller bratt spektralkant ofte ender opp med å spesifisere et beleggfilter eller en kombinasjon av begge teknologiene innenfor samme optiske bane.
Ofte stilte spørsmål om selektiv absorpsjonsglassfiltre
Q1: Hva er et selektivt absorpsjonsglassfilter
Det er et optisk glass formulert med metallioner eller kolloidale partikler slik at det absorberer et valgt bølgelengdebånd samtidig som det overfører det omgivende lyset med lite tap.
Spørsmål 2: Hvordan blokkerer et absorpsjonsglassfilter spesifikke bølgelengder
Dopete ioner inne i glasset absorberer fotoner hvis energi samsvarer med en intern elektronovergang, og fjerner det bølgelengdebåndet mens andre bølgelengder stort sett blir upåvirket.
Q3: Hva er forskjellen mellom absorpsjonsfiltre og interferensfiltre
Absorpsjonsfiltre fjerner lys gjennom bulkglassmaterialet, mens interferensfiltre bruker tynne avsatte lag som reflekterer og kansellerer uønskede bølgelengder gjennom optisk interferens.
Spørsmål 4: Hvorfor bruke fargede glassfiltre i stedet for belagte filtre
Farget glass holder spektralresponsen stødig over brede synsvinkler og motstår den gradvise lagnedbrytningen som kan påvirke en belagt overflate over mange års bruk.
Spørsmål 5: Hva brukes selektive absorpsjonsfiltre til
Vanlige bruksområder inkluderer optiske sensorer, maskinsynssystemer, spektroskopiutstyr og medisinske instrumenter som trenger en stabil, repeterbar spektral respons.
Q6: Hvilket optisk filter er egnet for UV-beskyttelse
Et UV-absorberende optisk glassfilter utviklet for å kutte av kortere bølgelengder er generelt det enklere og mer stabile alternativet for kontinuerlig UV-beskyttelse.
Q7: Kan absorpsjonsglassfiltre tilpasses
Ja, dopingtype, konsentrasjon, tykkelse og overflatefinish kan alle justeres for å nå en måloverføringskurve for et spesifikt prosjekt.
